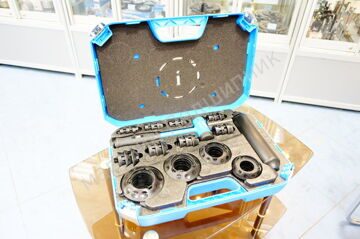

Комплекты SKF серии TMFT
Комплекты SKF серии TMFT разработаны для быстрого и точного монтажа подшипников, сводя к минимуму повреждения. Правильная комбинация ударного кольца и втулки обеспечивает эффективную передачу монтажного усилия кольцу подшипника, установленного с натягом, исключая риск повреждения дорожек и тел качения подшипника. Комплект содержит ударные кольца, втулки и безынерционный молоток, которые уложены в лёгкий кейс. Помимо монтажа подшипников, комплект SKF серии TMFT можно применять и для монтажа других деталей, таких как втулки, уплотнения и шкивы.
Применение чрезмерных усилий и неподходящих инструментов в процессе монтажа является причиной 16% преждевременных выходов подшипников из строя.
|
Комплект SKF TMFT 24 подходит для подшипников SKF |
||
|
Радиальный шарикоподшипник |
Радиальный шарикоподшипник (уплотнённый) |
Самоустанавливающийся шарикоподшипник |
|
6002–6009 |
62202-62209 |
1202-1209 |
|
6202-6209 |
62302-62309 |
1302-1309 |
|
6302-6309 |
63002-63009 |
2202-2209 |
|
6403-6407 |
|
2302-2309 |
|
62/22 |
|
11207-11209 |
|
62/28 |
|
|
|
63/22 |
|
|
|
63/28 |
|
|
|
16002-16009 |
|
|
|
98203-98206 |
|
|
|
Цилиндрический роликоподшипник |
Конический роликоподшипник |
Тороидальный роликоподшипник CARB |
|
N 1005–N 1009 |
30203-30209 |
C 2205–C 2209 |
|
N 202–N 209 |
30302-30309 |
C 6006 |
|
N 2203–N 2209 |
31305-31309 |
|
|
N 2304–N 2309 |
32004-32009 |
|
|
N 3004–N 3009 |
32205-32209 |
|
|
N 303–N 309 |
32303-32309 |
|
|
|
33205-33209 |
|
|
Однорядный радиально-упорный шарикоподшипник |
Двухрядный радиально-упорный шарикоподшипник |
Сферический роликоподшипник |
|
7002-7009 |
3202-3209 |
21305-21309 |
|
7202-7209 |
3302-3309 |
22205/20 |
|
7302-7309 |
|
22205-22209 |
|
Комплект SKF TMFT 36 подходит для подшипников SKF |
||
|
Радиальный шарикоподшипник |
Радиальный шарикоподшипник (уплотнённый) |
Самоустанавливающийся шарикоподшипник |
|
6000-6011 |
62200-62211 |
1200-1211 |
|
6200-6211 |
62300-62311 |
129 |
|
6300-6311 |
63000-63010 |
1301-1311 |
|
6403-6409 |
|
2200-2201 |
|
629 |
|
2301-2311 |
|
62/22 |
|
11207-11210 |
|
62/28 |
|
|
|
63/22 |
|
|
|
63/28 |
|
|
|
16002-16011 |
|
|
|
16100-16101 |
|
|
|
98203-98206 |
|
|
|
Однорядный радиально-упорный шарикоподшипник |
Двухрядный радиально-упорный шарикоподшипник |
Сферический роликоподшипник |
|
7000-7011 |
3200-3211 |
21305-21311 |
|
7200-7211 |
3302-3311 |
22205/20 |
|
7301-7311 |
|
22205-22211 |
|
|
|
22308-22311 |
|
Цилиндрический роликоподшипник |
Конический роликоподшипник |
Тороидальный роликоподшипник CARB |
|
N 1005–N 1011 |
30203-30211 |
C 2205–C 2211 |
|
N 202–N 211 |
30302-30311 |
C 4010 |
|
N 2203–N 2211 |
31305-31311 |
C 6006 |
|
N 2304–N 2311 |
32004-32011 |
|
|
N 3004–N 3011 |
32205-32211 |
|
|
N 303–N 311 |
32303-32311 |
|
|
|
33010-33011 |
|
|
|
33205-33211 |
|
|
Технические характеристики |
||
|
Обозначение |
TMFT 24 |
TMFT 36 |
|
Ударное кольцо |
|
|
|
Диаметр отверстия |
15–45 мм (0,59–1,77 дюйма) |
10–55 мм (0,39–2,17 дюйма) |
|
Наружный диаметр |
32–100 мм (1,26–3,94 дюйма) |
26–120 мм (1,02–4,72 дюйма) |
|
Втулки |
Втулка A: 220 мм (8,7 дюйма) |
|
|
Максимальная длина втулки |
Втулка B: 220 мм (8,7 дюйма) |
|
|
|
Втулка C: 225 мм (8,9 дюйма) |
|
|
Молоток |
TMFT 36-H, вес 0,9 кг (2,0 фунта) |
|
|
Размеры кейса |
530 × 110 × 360 мм (20,9 × 4,3 × 14,2 дюйма) |
|
|
Количество колец |
24 |
36 |
|
Количество втулок |
3 |
3 |
|
Вес (включая кейс) |
4,0 кг (8,9 фунта) |
4,4 кг (9,7 фунта) |
Комплекты SKF серии TMIP
SKF серии TMIP - это внутренние съёмники, специально разработанные для демонтажа подшипников с посадкой по наружному кольцу из корпусов.
Использование подпружиненных съёмников и удобного скользящего молотка обеспечивает безопасный, лёгкий и быстрый демонтаж подшипников. В отличие от других внутренних съёмников, съёмники SKF правильно позиционируются одним движением.
- Уникальная конструкция позволяет сокращать время демонтажа;
- простой демонтаж подшипников из корпусов;
- разработаны с учётом различных диаметров отверстий подшипников - выбор съёмника прост;
- оптимальная прочность и долговечность конструкции;
- подпружиненный захват позволяет легко установить инструмент в подшипник;
- конструкция захвата обеспечивает надёжную фиксация за внутреннее кольцо, позволяя прикладывать большее усилие;
- эргономичность скользящего молотка повышает безопасность пользователя;
- разработка SKF, патент заявлен.
Технические характеристики:
|
Обозначение |
TMIP 7-28 |
TMIP 30-60 |
|
Диаметр отверстия подшипника |
7-28 мм |
30-60 мм |
|
Общая длина скользящего молотка |
412 мм |
557 мм |
|
Размер кейса |
530*85*180 мм |
530*85*180 мм |
|
Вес |
3,1 кг |
5,4 кг |
Съёмник SKF серии TMMD
Съёмник может применяться для демонтажа как из отверстия, так и с вала. Съёмник SKF серии TMMD 100 предназначен для демонтажа шарикоподшипников различного типоразмера с диаметром отверстия от 10 до 100 мм.
- Захваты лап специально разработаны для точного и надёжного размещения в дорожке качения наружного кольца подшипника и обеспечения хорошего захвата и высокого демонтажного усилия;
- каждый захват съёмника оснащён пружиной для облегчения установки;
- конструкция захватов разработана для удобства ввода в подшипник;
- головка привода оснащена заклёпкой, не позволяющей гаечному ключу соскальзывать в процессе демонтажа;
- съёмник также может использоваться для демонтажа уплотнённых подшипников из глухих отверстий после снятия уплотнения.
Съёмники SKF серии TMMD 100 подходят для подшипников следующих серий и размеров:
|
Обозначение подшипника |
Диаметр вала |
|
6000 - 6020 |
10 – 100 мм |
|
6200 – 6218 |
10 – 90 мм |
|
6300 – 6313 |
10 – 65 мм |
|
6403 – 6410 |
17 – 50 мм |
|
62/22, 62/28, 63/22, 63/28 |
22, 28, 22, 28 мм |
|
16002, 16003, 16011 |
15, 17, 55 мм |
|
16100, 16101 |
10, 12 мм |
Технические характеристики
|
Обозначение |
TMMD 100 |
|
Состав комплекта |
3 захвата съёмника А1-135 мм |
|
3 захвата съёмника А2-135 мм |
|
|
3 захвата съёмника А3-137 мм |
|
|
3 захвата съёмника А4-162 мм |
|
|
3 захвата съёмника А5-167 мм |
|
|
3 захвата съёмника А6-170 мм |
|
|
2 винта и гайки, 1 рукоятка |
|
|
Длина захвата |
135-170 мм |
|
Размер кейса |
530*85*180 мм |
|
Вес |
3,6 кг |
Съёмники SKF серии TMMP
- Ассортимент включает 5 механических съёмников с двумя или тремя захватами;
- максимальный размер охватываемой детали — от 65 до 300 мм (от 2,6 до 11,8 дюйма);
- конус для автоматического центрирования и самоустановки;
- тяги подпружинены для удобства использования;
- закалённая высококачественная углеродистая сталь.
|
Технические характеристики (метрические единицы) |
||||||
|
Обозначение |
Кол-во захватов, шт |
Ширина захвата, мм |
Длина захватов, мм |
Максимальное демонтажное усилие, кН |
Вес, кг |
|
|
TMMP 2x65 |
2 |
65 |
60 |
6 |
0,4 |
|
|
TMMP 2x170 |
2 |
170 |
135 |
18 |
1,9 |
|
|
TMMP 3x185 |
3 |
185 |
135 |
24 |
2,5 |
|
|
TMMP 3x230 |
3 |
230 |
210 |
34 |
5,5 |
|
|
TMMP 3x300 |
3 |
300 |
240 |
50 |
9 |
|
Ключи для стопорных гаек
- Один ключ позволяет работать с гайками нескольких размеров, что расширяет сферу его применения;
- экономичное решение: четыре ключа позволяют затягивать гайки различных размеров;
- лазерная гравировка на ключе с указанием размеров гаек, для которых он пригоден, позволяет легко выбрать необходимый ключ;
- универсальность: подходит для широкого диапазона стопорных гаек;
- минимальный риск повреждения вала или гайки.
Технические данные:
|
Обозначение |
Наружный диаметр стопорной гайки |
|
|
|
mm |
in. |
|
HNA 1-4 |
20–35 |
0.8–1.4 |
|
HNA 5-8 |
35–60 |
1.4–2.4 |
|
HNA 9-13 |
60–90 |
2.4–3.5 |
|
HNA 14-24 |
90–150 |
3.5–6.1 |
Карта выбора и технические характеристики - серия HNA
|
Обозначение |
Подходит для следующих серий стопорных гаек SKF |
||||||
|
|
KM |
KML |
N |
AN |
KMK |
KMFE |
KMT |
|
HNA 1-4 |
1–4 |
|
2–4 |
|
0–4 |
4 |
0–2 |
|
HNA 5-8 |
5–8 |
|
5–8 |
|
5–8 |
5–8 |
3–7 |
|
HNA 9-13 |
9–13 |
|
9–13 |
|
9–13 |
9–13 |
8–12 |
|
HNA 14-24 |
14–24 |
24–26 |
|
14–24 |
14–20 |
14–24 |
13–24 |
Ударный ключ для монтажа/демонтажа гаек подшипников на конической втулке
Большие усилия без риска повреждения гаек
- Позволяют избежать повреждения вала или гайки;
- безопасны и удобны;
- эффективная передача ударного усилия на гайку;
- подходят для широкого диапазона стопорных гаек;
- широкая ударная поверхность;
- используется вместе с молотком.
Технические характеристики ударных ключей SKF серии TMFN
|
Обозначение |
Диаметр гайки |
|||
|
|
mm |
in |
||
|
TMFN 23-30 |
150 |
190 |
5,9 |
7,5 |
|
TMFN 30-40 |
195 |
245 |
7,7 |
9,6 |
|
TMFN 40-52 |
250 |
310 |
9,8 |
12,2 |
|
TMFN 52-64 |
320 |
385 |
12,6 |
15,2 |
|
TMFN 64-80 |
400 |
495 |
15,7 |
19,5 |
|
TMFN 80-500 |
520 |
620 |
20,5 |
24,4 |
|
TMFN 500-600 |
630 |
735 |
24,8 |
28,9 |
|
TMFN 600-750 |
750 |
950 |
29,5 |
37,4 |
|
Таблица выбора |
||||
|
Обозначение |
Подходят для гаек серий |
|||
|
|
AN .. |
N .. |
DIN 1804 (M) |
|
|
TMFN 23-30 |
AN 22 - AN 28 |
N 022 - N 032 |
|
M105x2 - M130x3 |
|
TMFN 30-40 |
AN 30 - AN 38 |
N 034 - N 040 |
|
M140x3 - M180x3 |
|
TMFN 40-52 |
AN 40 |
N 044 - N 052 |
N 44 |
M190x3, M200x3 |
|
TMFN 52-64 |
|
N 056 - N 064 |
|
|
|
TMFN 64-80 |
|
N 068 - N 084 |
|
|
|
TMFN 80-500 |
|
N 088 - N 096 |
N500 |
|
|
TMFN 500-600 |
|
N 530 - N 630 |
|
|
|
TMFN 600-750 |
|
N 670 - N 800 |
||
Торцевые ключи SKF серии TMFS для стопорных гаек
Простой монтаж и демонтаж без повреждения стопорных гаек.
- Требуют меньше пространства, чем обычные накидные ключи;
- имеют дюймовые переходники для электроинструмента или динамометрических ключей;
- ключи SKF серии TMFS пригодны для гаек серий KM, KMK (метрические) и KMF;
- специальные исполнения изготавливаются на заказ.
Технические данные:
|
Обозначение |
Размеры |
Соединение |
|||||
|
|
Наружный |
Наружный |
Эффективная |
|
|||
|
диаметр |
диаметр |
высота |
|||||
|
стопорной гайки |
разъём |
|
|||||
|
|
mm |
in. |
mm |
in. |
mm |
in. |
in. |
|
TMFS 0 |
18 |
0.7 |
22 |
0.9 |
45 |
1.8 |
3/8 |
|
TMFS 1 |
22 |
0.9 |
28 |
1.1 |
45 |
1.8 |
3/8 |
|
TMFS 2 |
25 |
1.0 |
33 |
1.3 |
61 |
2.4 |
1/2 |
|
TMFS 3 |
28 |
1.1 |
36 |
1.4 |
61 |
2.4 |
1/2 |
|
TMFS 4 |
32 |
1.3 |
38 |
1.5 |
58 |
2.3 |
1/2 |
|
TMFS 5 |
38 |
1.5 |
46 |
1.8 |
58 |
2.3 |
1/2 |
|
TMFS 6 |
45 |
1.8 |
53 |
2.1 |
58 |
2.3 |
1/2 |
|
TMFS 7 |
52 |
2.0 |
60 |
2.4 |
58 |
2.3 |
1/2 |
|
TMFS 8 |
58 |
2.3 |
68 |
2.7 |
58 |
2.3 |
1/2 |
|
TMFS 9 |
65 |
2.6 |
73,5 |
2.9 |
63 |
2.5 |
3/4 |
|
TMFS 10 |
70 |
2.8 |
78,5 |
3.1 |
63 |
2.5 |
3/4 |
|
TMFS 11 |
75 |
3.0 |
83,5 |
3.3 |
63 |
2.5 |
3/4 |
|
TMFS 12 |
80 |
3.1 |
88,5 |
3.5 |
63 |
2.5 |
3/4 |
|
TMFS 13 |
85 |
3.3 |
94 |
3.7 |
63 |
2.5 |
3/4 |
|
TMFS 14 |
92 |
3.6 |
103 |
4.1 |
80 |
3.2 |
1 |
|
TMFS 15 |
98 |
3.9 |
109 |
4.3 |
80 |
3.2 |
1 |
|
TMFS 16 |
105 |
4.1 |
116 |
4.6 |
80 |
3.2 |
1 |
|
TMFS 17 |
110 |
4.3 |
121 |
4.8 |
80 |
3.2 |
1 |
|
TMFS 18 |
120 |
4.7 |
131 |
5.2 |
80 |
3.2 |
1 |
|
TMFS 19 |
125 |
4.9 |
137 |
5.5 |
80 |
3.2 |
1 |
|
TMFS 20 |
130 |
5.1 |
143 |
5.7 |
80 |
3.2 |
1 |
Таблица подбора:
|
Обозначение |
Подходящие серии гаек |
||
|
|
KM, KMK |
KMFE |
DIN 1804 (M) |
|
TMFS 0 |
0 |
|
|
|
TMFS 1 |
1 |
|
|
|
TMFS 2 |
2 |
|
M101 |
|
TMFS 3 |
3 |
|
M12x1,5 |
|
TMFS 4 |
4 |
4 |
M16x1,5 |
|
TMFS 5 |
5 |
5 |
|
|
TMFS 6 |
6 |
6 |
M26x1,5 |
|
TMFS 7 |
7 |
7 |
M32x1,5 |
|
TMFS 8 |
8 |
8 |
M38x1,5 |
|
TMFS 9 |
9 |
9 |
|
|
TMFS 10 |
10 |
10 |
|
|
TMFS 11 |
11 |
11 |
|
|
TMFS 12 |
12 |
12 |
|
|
TMFS 13 |
13 |
13 |
|
|
TMFS 14 |
14 |
14 |
|
|
TMFS 15 |
15 |
15 |
|
|
TMFS 16 |
16 |
16 |
|
|
TMFS 17 |
17 |
17 |
|
|
TMFS 18 |
18 |
18 |
|
|
TMFS 19 |
19 |
19 |
|
|
TMFS 20 |
20 |
20 |
|
Универсальный диагностический инструмент CMAS 100-SL
Универсальный диагностический инструмент SKF CMAS 100-SL
- Одновременное измерение виброскорости, огибающей виброускорения и температуры экономит время;
- измерение уровня вибрации в оборудовании без возвратно-поступательных механизмов;
- лёгкий, компактный и эргономичный универсальный диагностический инструмент;
- прибор исключительно прочен и имеет класс защиты IP 54 для использования в промышленных условиях;
- быстрая и простая настройка и эксплуатация, результаты измерений выводятся на яркий дисплей, где они хорошо видны при любых условиях. Также доступно бесплатное профессиональное обучение в режиме онлайн;
- сигналы "Предупреждение" и "Опасность" повышают достоверность диагностики;
- работает 10 часов на одной зарядке;
- прибор достаточно гибок и может работать со стандартными акселераторами с чувствительностью 100 мВ/г.;
- имеется внешний датчик.
Средства индивидуальной защиты:
|
Название |
Описание |
|
TMBA G11 термозащитные перчатки
|
Термозащитные перчатки SKF TMBA G11. Перчатки SKF TMBA G11 специально предназначены для работы с нагретыми подшипниками. Безворсовые. Устойчивы к температуре до 150 °C. Прочные. Проверены и сертифицированы на механическую прочность (EN 388) и термоустойчивость (EN 407). |
|
TMBA G11 ET термозащитные перчатки
|
Термозащитные перчатки SKF TMBA G11ET для экстремальных температур. Перчатки SKF TMBA G11ET специально разработаны для продолжительного контакта с нагретыми подшипниками или другими деталями. Выдерживают температуры до 500 °C при условии отсутствия воздействия горячей жидкости или пара. Позволяют безопасно работать с нагретыми деталями. Высокая степень огнеупорности снижает риск воспламенения. Перчатки из материала Kevlar очень прочны, устойчивы к истиранию, проколам и разрывам. Безворсовые. Проверены и сертифицированы на механическую прочность (EN 388) и термоустойчивость (EN 407). |
|
TMBA G11 H термозащитные маслостойкие перчатки
|
Термозащитные маслостойкие перчатки SKF TMBA G11H. Перчатки SKF TMBA G11H специально разработаны для перемещения нагретых, покрытых маслом подшипников. Высокий уровень термостойкости, механической прочности, маслостойкости и водонепроницаемости. Стойкие к оплавлению и возгаранию. Максимальная температура: 250 °C. Прочные. Безворсовые. При погружении в горячие жидкости способны выдерживать температуру до 120 °C (например, в масляную ванну). При намокании термозащитные свойства не ухудшаются. Проверены и сертифицированы на механическую прочность (EN 388) и термоустойчивость (EN 407). |
